WSSX系列電接點雙金屬溫度計

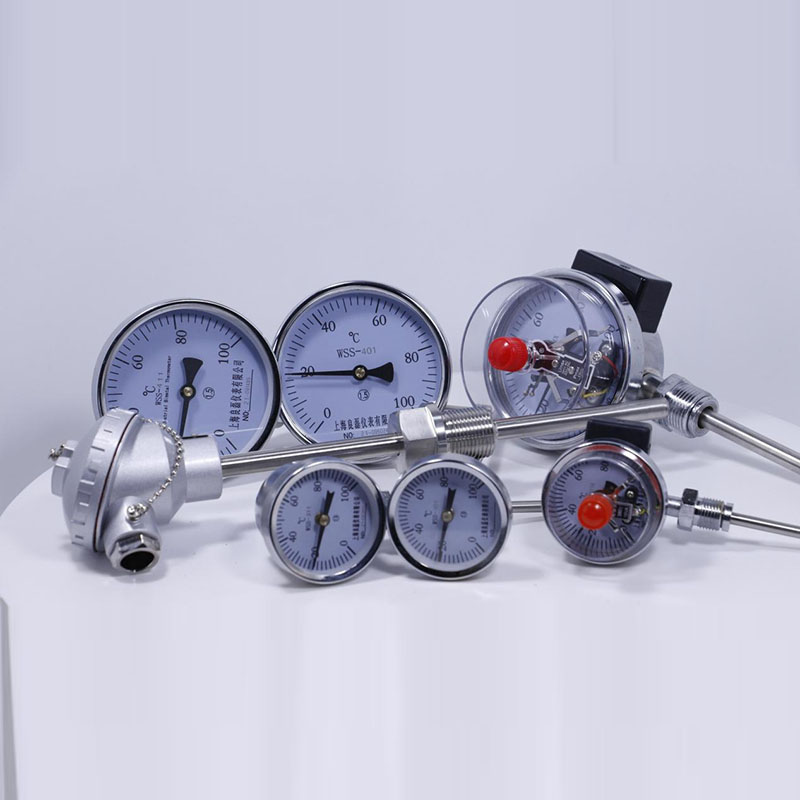

雙金屬溫度計廣泛用于化工、石油、冶金、紡織、醫藥、食品等部門熱門過程的設備和管道介質測溫。是用于測量中、低溫的現場檢測儀表，可以用來直接測量氣體和液體的溫度。具有無汞害、易讀數、牢固耐用等優點。雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。

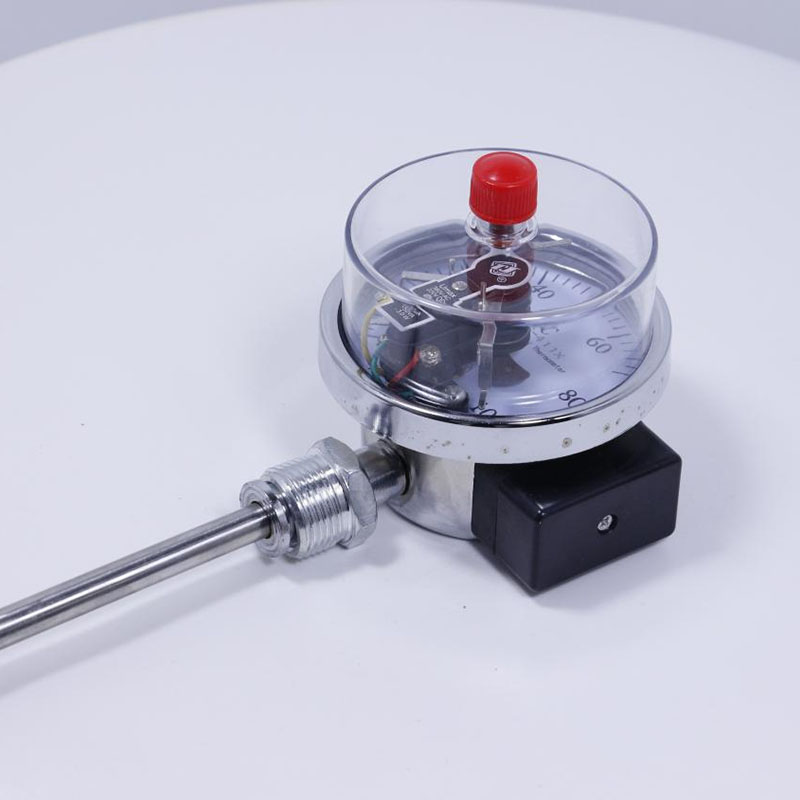

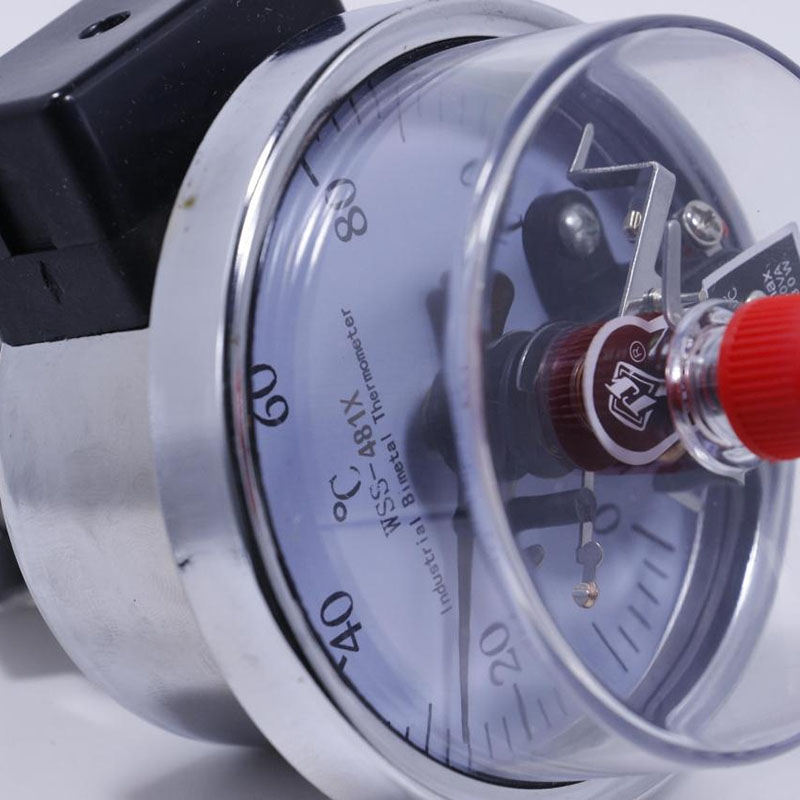

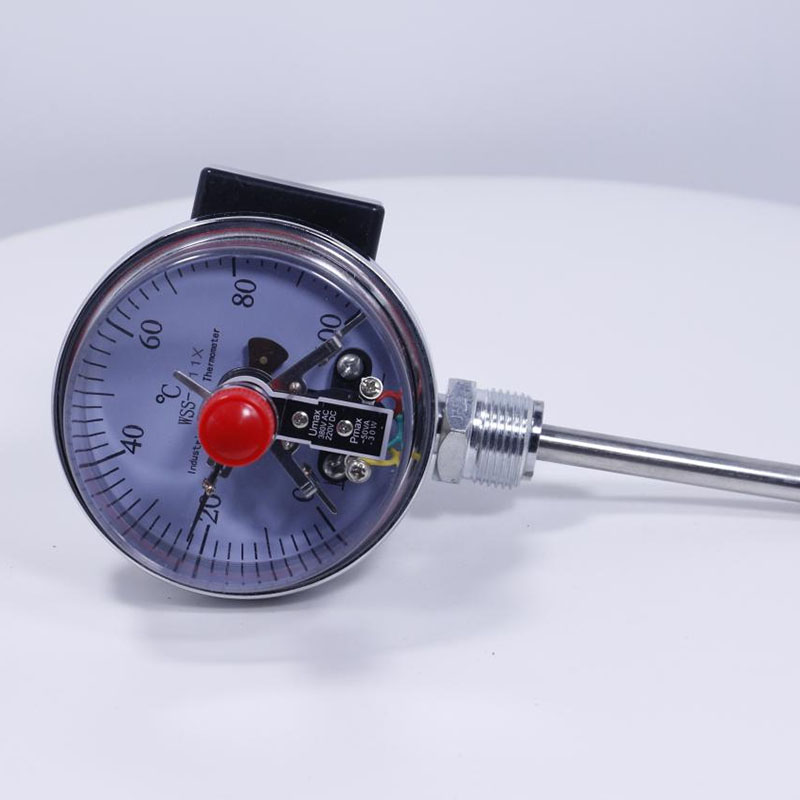

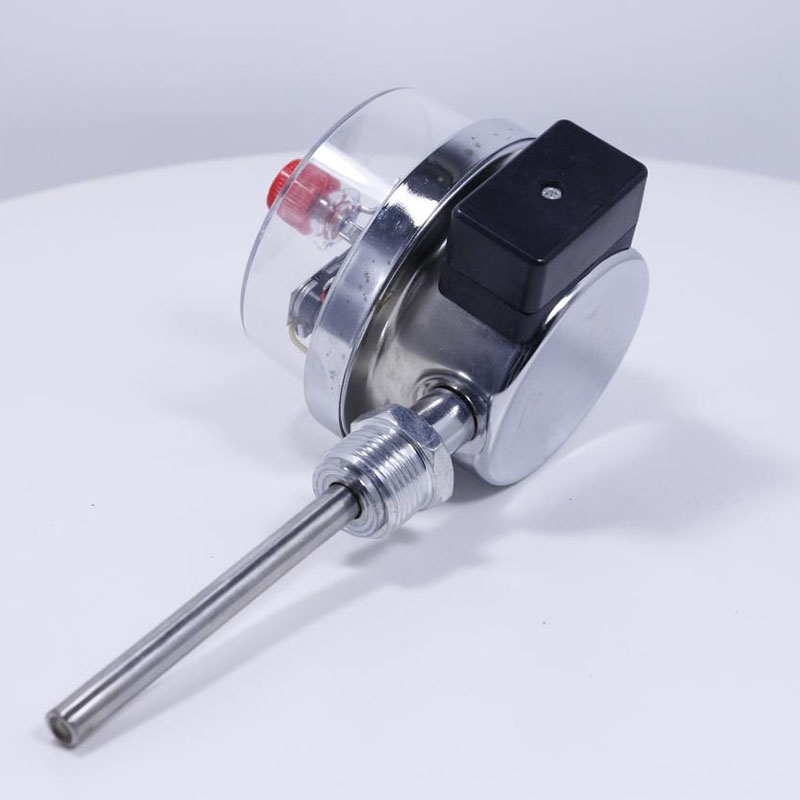

WSSX系列電接點雙金屬溫度計帶有電接觸裝置-即機械電接
點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶
動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與
定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的
繼電器及接觸器動作，以達到自動控制和報警的目的。
主要技術特性
測量范圍：-60~500°C
精確度等級：1.5級，基本誤差：限為量程的1.5%。
溫度計指示部分：（按溫度計標度盤的外徑表示）分?60、
?100、?150mm
尾管長度：100~2000mm
尾管直徑：分別為?60、?10、￠12（尾管長度100~1250mm時）
?12（尾管長度在1250~2000mm時）
安裝部分螺紋：M16x1.5; M27x2; G1/2; G3/4. 尾管及固定
螺栓耐壓6.4MPa.
WSSX系列 電接點雙金屬溫度計精度等級：1.5級。接點動作誤差差限為示值基本誤差限的1.5倍。接點額定功率:10VA接點最高工作電壓：-380或220V接點最高工作電流：1A(無感負載)工作電壓宜在大于15V小于48V的情況下使用

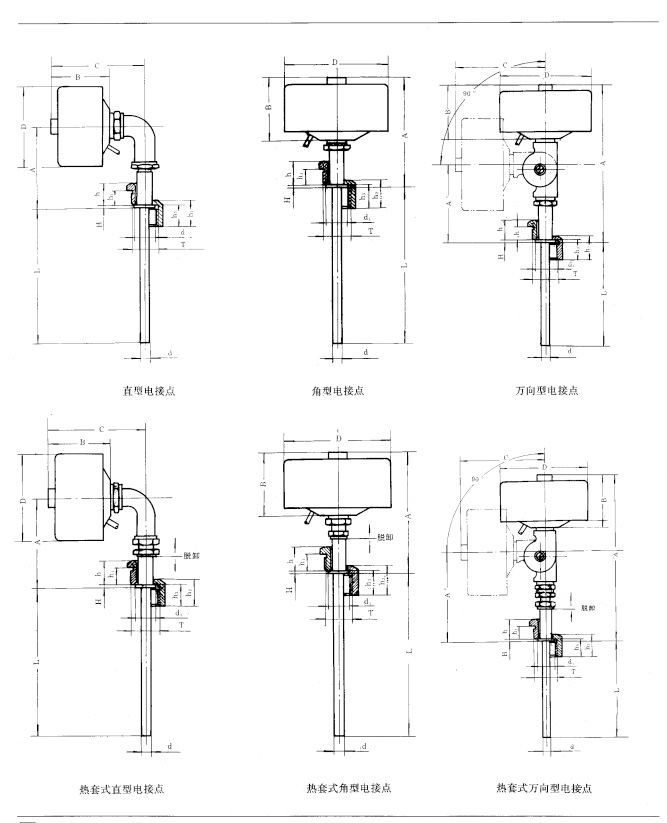

角形（軸向型） 檢測元件軸線與標度盤平面垂直的形式，亦稱軸向型。
直型（徑向型） 檢測元件軸線與標度盤平面平行的形式，亦稱徑向型
萬向型 除具有角型直型功能外并能由角型轉化為直型或由直型轉化為角型可由用戶任意無級調角，所用波紋管及結構件材質均為1Cr18Ni9Ti不銹鋼，故使用方便耐腐性能優越。
|

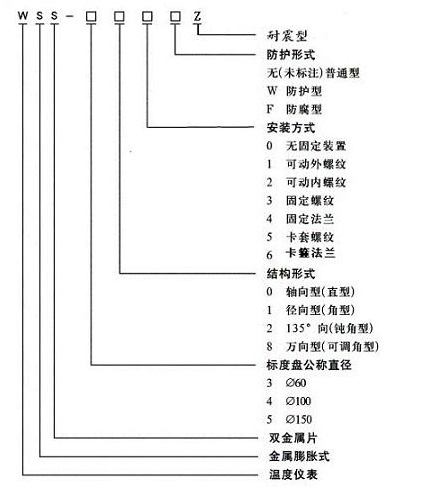

型號 |
外殼 公稱直徑d |
測量溫度°C |
分格值°c |
插入長度L |
保護管螺紋d |
安裝螺紋T |
||
|
角 型 |
外螺紋節頭 |
301 WSS 401 501 |
67 |
-10~+40 |
1 |
75
100
150
200
250
300
400
500
750
1000 |
6 |
M16x1.5,G1/2’ |
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
內螺紋節頭 |
302 WSS 402 502 |
67 |
6 |
M16x1.5,G1/2’ |
||||
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
直 型 |
外螺紋節頭 |
311 WSS 411 511 |
67 |
-80~+40 |
2 |
6 |
M16x1.5,G1/2’ |
|
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
內螺紋節頭 |
312 WSS 412 512 |
67 |
6 |
M16x1.5,G1/2’ |
||||
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
萬 向 型 |
外螺紋節頭 |
481 WSS 581 |
107 |
0~50 |
1 |
|||
|
157 |
||||||||
|
內螺紋節頭 |
482 WSS 582 |
107 |
||||||
|
157 |
||||||||
|
熱 套 式 角型 |
外螺紋節頭 |
451 WSS 551 |
107 |
0~100 |
2 |
|||
|
157 |
||||||||
|
內螺紋節頭 |
452 WSS 552 |
107 |
||||||
|
157 |
||||||||
|
熱 套 式 直型 |
外螺紋節頭 |
461 WSS 561 |
107 |
0~150 |
2 |
|||
|
157 |
||||||||
|
內螺紋節頭 |
462 WSS 562 |
107 |
||||||
|
157 |
||||||||
|
熱 套 式 萬向型 |
外螺紋節頭 |
471 WSS 571 |
107 |
0~200 |
5 |
|||
|
157 |
||||||||
|
內螺紋節頭 |
472 WSS 572 |
107 |
||||||
|
157 |
||||||||
|
電接點 角型 |
外螺紋節頭 |
WSSX401 |
107 |
1250
1500
1750
2000 |
12 |
|||
|
內螺紋節頭 |
WSSX402 |
|||||||
|
電接點 直型 |
外螺紋節頭 |
WSSX411 |
||||||
|
內螺紋節頭 |
WSSX412 |
|||||||
|
電接點 萬向型 |
外螺紋節頭 |
WSSX481 |
0~300 |
5 |
||||
|
內螺紋節頭 |
WSSX482 |
|||||||
|
電接點 熱套式角形 |
外螺紋節頭 |
WSSX451 |
0~400 |
10 |
||||
|
內螺紋節頭 |
WSSX452 |
|||||||
|
電接點 熱套式直型 |
外螺紋節頭 |
WSSX461 |
||||||
|
內螺紋節頭 |
WSSX462 |
|||||||
|
電接點熱套式萬向型 |
外螺紋節頭 |
WSSX471 |
0~500 |
10 |
||||
|
內螺紋節頭 |
WSSX472 |
|||||||
